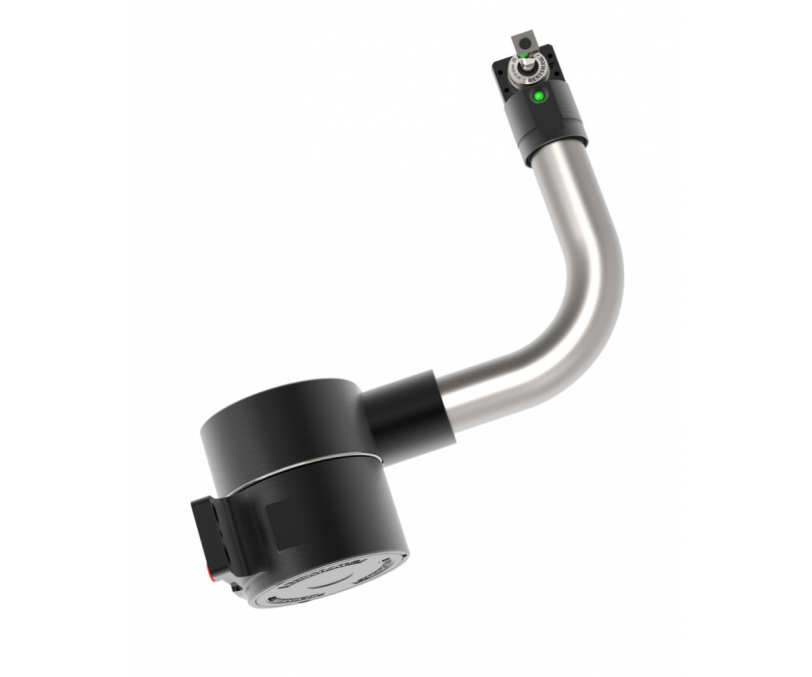

Рука Renishaw HPMA HK-0200- 0104

Датчик Renishaw HK-0020-0104 - моторизованная рука HPMA, применяемая для автоматической настройки инструмента на двух- и трехкоординатных токарных станках с ЧПУ с диаметром патрона 8 дюймов. Данная система позволяет определять длину, радиус рабочего инструмента и его повреждение.

Рука оснащена высокопроизводительным сервоприводом, который обеспеспечивает настройку инструмента непосредственно в процессе обработки, не требуя при этом действий со стороны оператора. Время перемещения руки в рабочее положение по команде с контроллера ЧПУ составляет не более 2 секунд. После выполнения измерений устройство автоматически возвращается в исходное положение вне зоны резания.

Преимущества HPMA:

Высокая скорость измерений.

Контроль износа и повреждения режущего инструмента.

Привязка инструмента в автоматическом режиме без ручной настройки, что позволяет кратно сократить время наладки.

Минимизация простоя оборудования, так как контроль выполняется без остановки процесса резания.

Основные характеристки HPMA:

Способ передачи сигнала: проводной.

Тип датчика: RP3 (контактный с механическим срабатыванием).

Совместимые интерфейсы: TSI 3, TSI 3-C.

Направление измерений: ±X, ±Y.

Повторяемость позиционирования: 5 мкм (2σ) — для станков с патронами 6–15" / 8 мкм (2σ) — для станков с патронами 18–24".

Степень защиты: IPX8 (EN/IEC 60529).

Резьба под щуп: M4.

Поддерживаемые диаметры инструмента: 16, 20, 25, 32, 40, 50 мм.

В сравнении с традиционными способами (т.е. вне станка) привязки инструмента применение руки HPMA позволяет увеличить производительность до 70-90% в типовых операциях.
